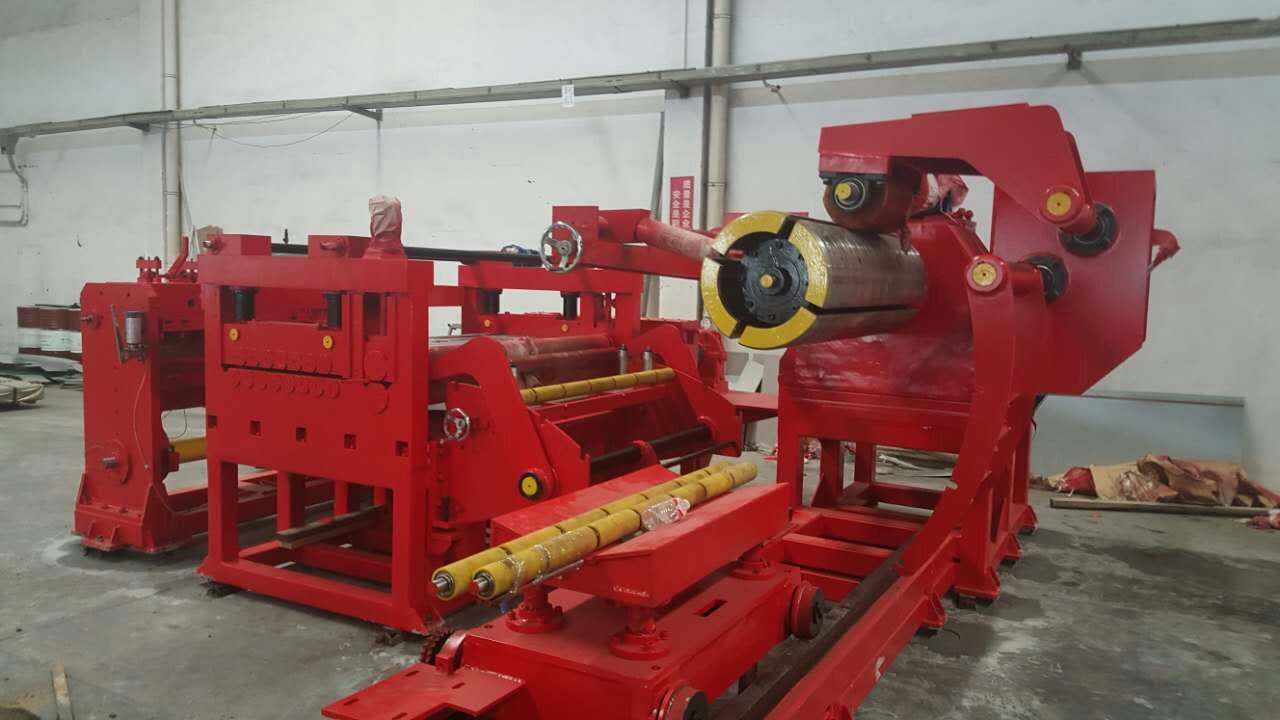

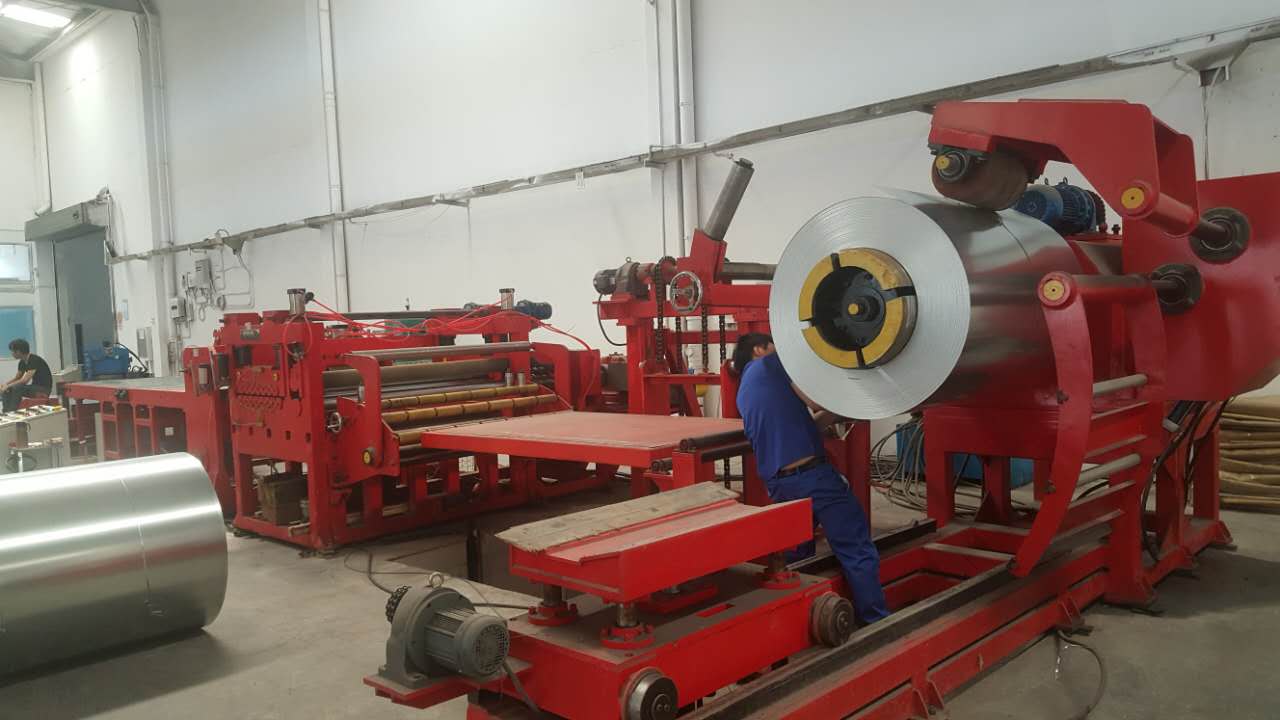

超厚板三合一送料机NCLF系列

带式输送机装载和转载物料是最重要、最复杂的运输作业之一。研究证明,在广泛应用的中距离输送机上(长度在260m以内),输送带的使用期限主要取决于给料装置的结构是否合理。为了减轻输送带的磨损,对给料装置提出了一系列要求,物料给到输送带上的速度快慢和方向应与带速近似一致,对准输送带中心给料,保证物料均匀的给到输送带上;在装料点不允许有物料堆积和撒料现象,应在给料装置内部而不是在输送带上形成物流;在装料设施后面尽量避免设置紧接输送带的拦板,尽量减少物料的落差,特别是要防止大块物料从很高处直接下落到输送带上。当被输送物料的物理机械性质变化或使用条件改变时,要有可能调节物料的速度,具有良好的通过性能,特别是当输送强黏性物料时保证不堵塞,结构紧凑,工作可靠,耐磨性好,等等。

运输夹杂大块的物料时,给料装置要有可能先将细块和粉料卸到输送带上形成垫层,然后再装块矿石,防止大块矿石直接冲击输送带。当输送磨损性强、棱角锐利的大块物料时,输送机的受料段最好布置成水平的。当输送机在倾斜段装料时,物料在达到带速 之前容易产生紊流,为了防止撒料,必须设置高而长的拦板。 给料漏斗的宽度应不大于输送带宽度的23。另一方面,为防止漏斗堵塞,其宽度应采取如下值:当输送筛分过的物料时应不小于最大块度的2.5~3倍,当运输未经筛分时可取最大块度的2倍。

对装料段栏板的布置为:

当物料在离开给料漏斗达到带速之前,必须用拦板使其保持在输送带上。实际上,挡板就是给料漏斗的侧板沿输送机方向的延长段.

为了防止块状物料堵塞在拦板之间,通常将两块拦板不是相互平行布置,而是向前扩张布置。后拦板的下缘做成弧形,而不是直线。布置中间装料点的拦板时,必须考虑前面装料点给到输送带上的物料能顺利通过。当各中间装料点的距离较近时,为了避免撒料,最好布置连续的拦板。为了防止物料从拦板下缘与运动输送带的缝隙滑出,需在拦板外侧镶一条厚8mm~16mm的密封用硬橡胶面,将托辊组托辊的倾角增 大到45°,有时达60°。这时仅用金属拦板导流就能形成稳定的物流。

拦板的长度随物料各到输送带上的速度和带速之差的增大而增大。拦板之间的最大间距通常取槽形输送带宽度的2/3。当输送流动性好的物料时,最好将拦板的间距减少到槽形输送带宽度的1/2。

装料点的缓冲

带式输送机装卸物料时,输送带受很大的冲击力作用。在这种情况下,输送带面层可能被击穿,引起输送带早期报废。理论分析证明,输送带受冲击载荷的大小主要与下列因素有关:即装载点的高度、物料的质量及其棱角的形状、托辊的质量、输送带的横向弹性模量以及托辊衬垫的弹性模量,等等。在装料点采用缓冲悬挂托辊组,能大大减轻输送带的动载荷,减少输送带损坏的几率。提出以下几点建议供设计、运输大块物料的输送带输送机装料点时参考

⑴输送带所受的动载荷随着相互冲击物体质量的减小而减小。在物料质量给定的情况下,只要减轻参与冲击作用的托辊组的质量,就可使动载荷减小。借助缓冲装置使托辊组与输送机机架隔离,亦即采用悬挂托辊组,是减轻动载荷的一种有效方法。将悬挂托辊组各托辊之间做成弹性连接,可进一步减轻输送带的动载荷。

⑵当采用动托辊组时,借增多托辊数量和改变几何形状以减少托辊组的折算质量,以及降低给料高度,同样能减轻输送带的动载荷。
