自动在线托盘缠绕机技术方案

                     （ZBR-3工作顺序说明）

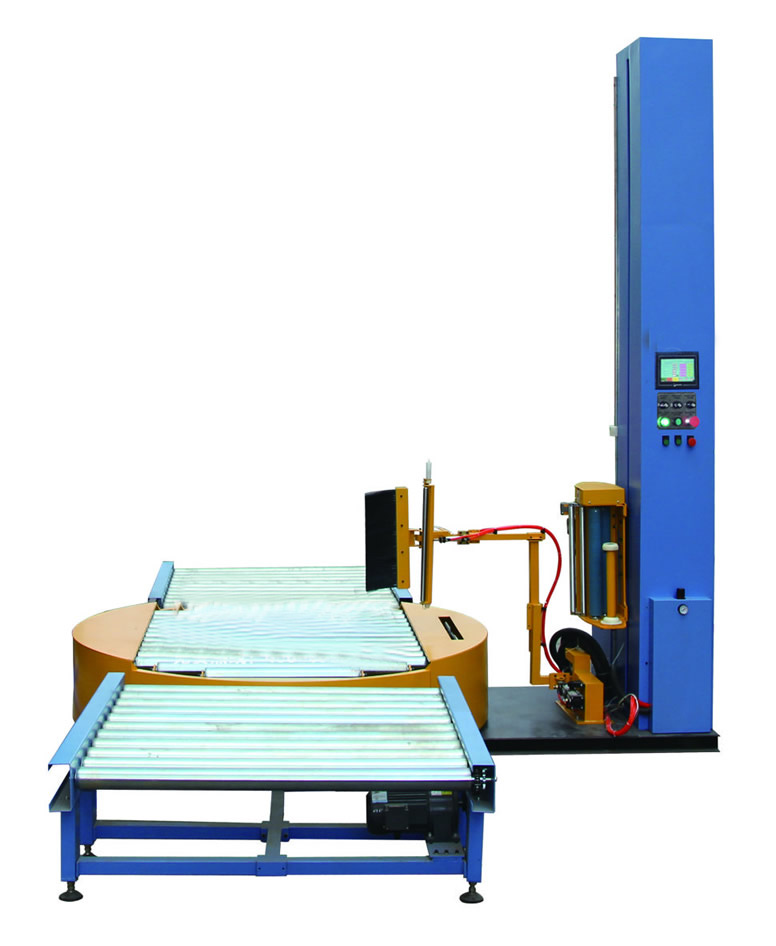

    本缠绕包装机为立式结构，主要是用于大宗货物的缠绕包装，首先将货物通过辊道输送到缠绕机转盘上，由上带装置进行缠绕膜的带头固定，并开始进行缠绕包装，包装结束后由输送辊道进行输送至下个工位。

    1.3.1缠绕机形式

² 机床为立式结构

² 主机主要分为转盘、立柱、电气控制箱、出膜器、输送辊道等五部分。

² 将待包装物体通过辊道输送至本设备平行托起运送至转盘中心位置，打开启动按钮，机器自动按设定程序包装物体，完成后自动停止。

² 清空工作位物体，继续下一个包装。

1.3.2 缠绕机基本要求

² 机身材料：主体碳钢

² 控制：接触器控制

² 最大包装重量：1T

² 最大包装高度：2200mm

² 转盘直径：3500mm

² 转盘表面离地高度：约500mm

² 转盘转速：11转/分钟

² 膜架速度：2.9米/分钟

² 转盘电机功率：0.75kw

² 升降电机功率：0.40kw

² 输送电机功率：0.75KW

² 电    源：380V/三相四线/50HZ

² 整机重量：约650kg

² 外形尺寸：约4200x3500x2200mm

基本配置：

² PLC西门子

² 变频器台达

² 转盘电机台邦或国内同等品牌

² 膜架电机杰迈或国内同等品牌

² 张力调节机械刹车

² 接触器施耐德

² 按、旋钮施耐德

² 热保护器施耐德

² 上保护开关mojun

² 下保护开关mojun

² 光电OPTEX

² 拖链易格斯

² 辊筒输送方式

覆定机构：

主要用于货物顶部的遮挡密封，主要覆定材料为缠绕膜。

² 缠绕膜宽度：3500mm

² 缠绕膜外径：150mm

² 主要电动部分：电机台湾万鑫

² 拖链：易格斯

² 直线导轨：台湾上银

² 主体材料：主要为铝合金框架式组成。
