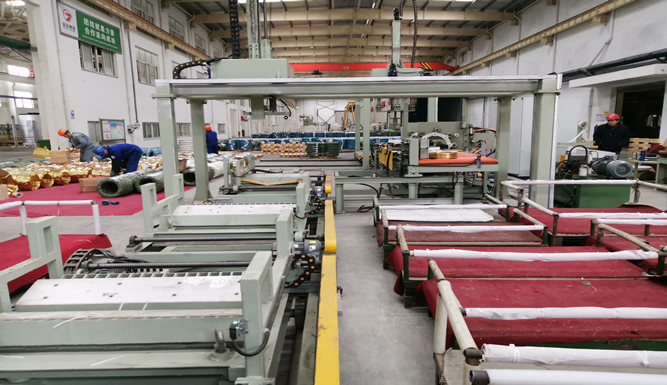

铜卷生产缠绕包装线
主要用于铜卷后道进行缠绕包装等码垛工作
翻转机
翻转机用途： JFJ系列工业翻转机能适应不同规格的产品的翻转要求，实现将卧式转换成立式或将立式转换成卧式
Turn over machine Application：JFJ series of turnover machine can be used for dislocation of different vertical & horizontal goods.
本机组是针对实际包装需求设计的，由集料小车、自动分离悬挂机构、带动力辊筒的90°翻转机、带计量称重的输送线、全自动卧式缠绕机、全自动封尾机构，自动打印贴标机构、全自动堆垛装置等部分组成，并可根据乙方实际情况配置新的装置，保证乙方包装作业的顺利高效。
一、
首先将收卷完成的线卷放在集料小车上，集料小车移动至分离悬挂工位 |
进入工位后，由分离悬挂机构进行线卷的吊装与90度翻转机对接，翻转机进行90度的翻转，完成后进行输送。 |
输送至称重工位，自动感应线卷的重量，并显示打出标签。 |

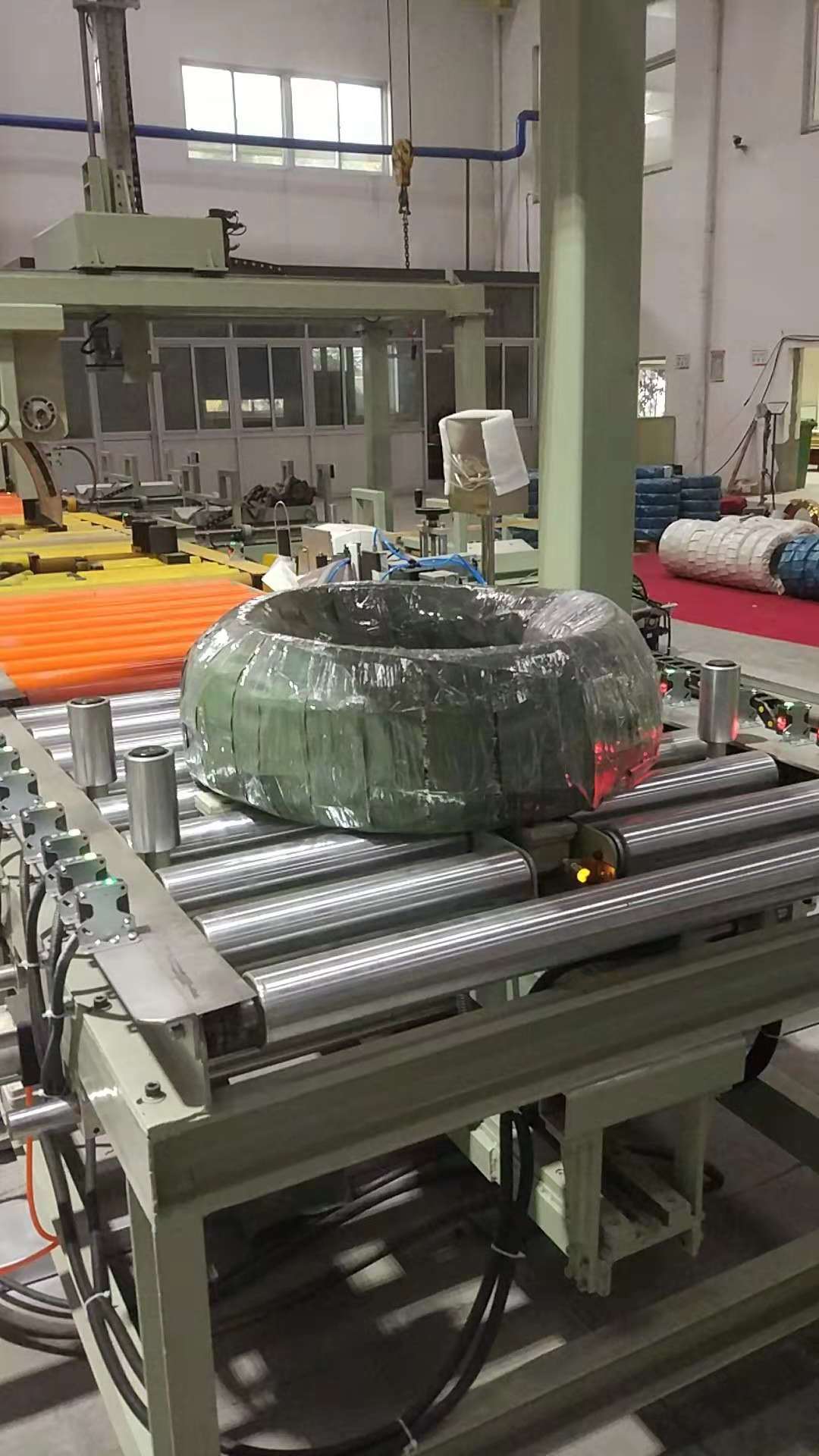

线卷进入包装机区域，由机械上带手进行上带，缠绕机进行快速缠绕包装，完成之后由机械手自动切带， |
铜卷线包装完成之后，由封尾带机构进行尾带的缠绕，并进行自动打印贴标 |

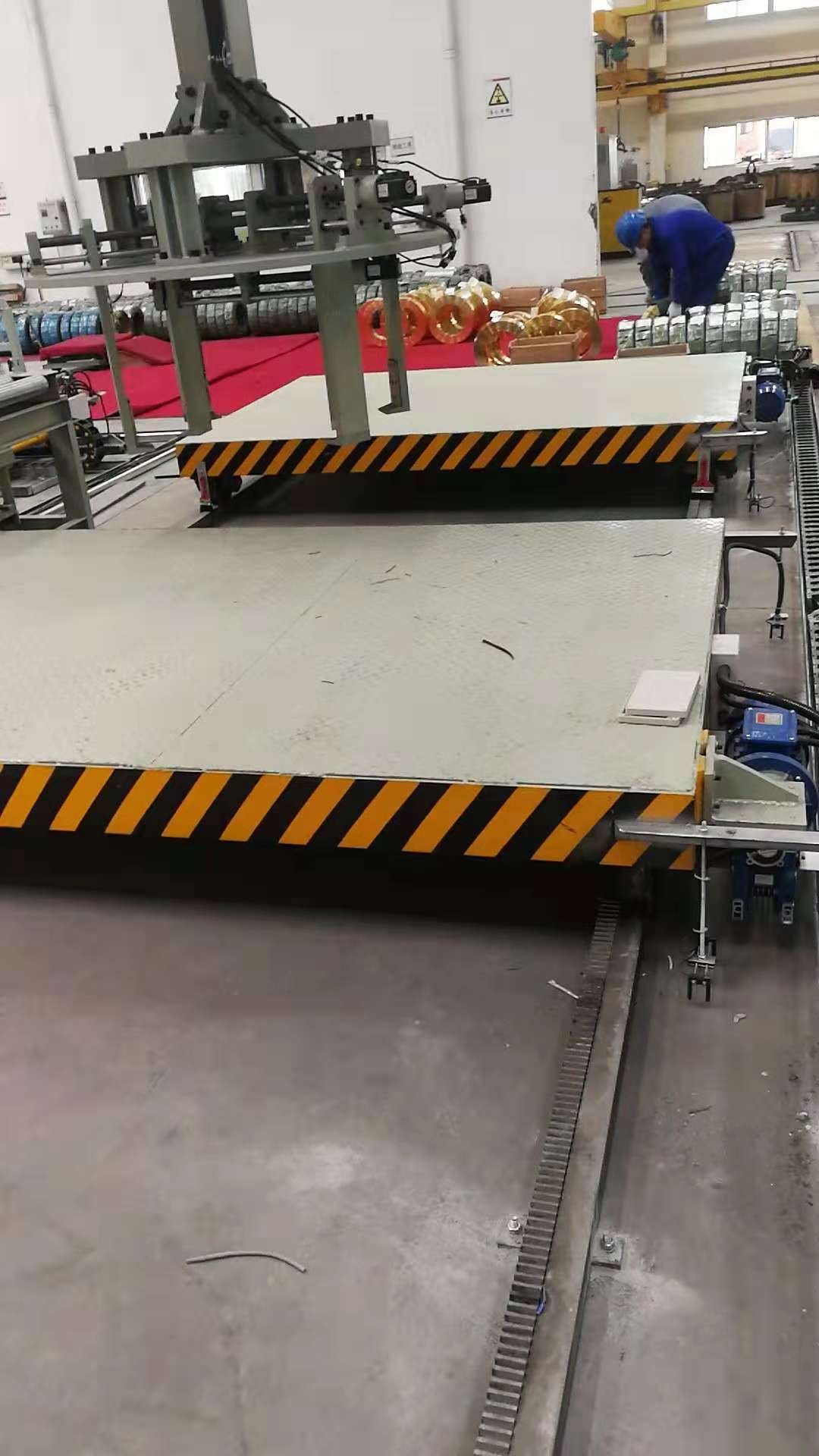

缠绕包装结束后的线卷由全自动堆垛机械手将线卷提起，精准定位放置在预先安排好的托盘上。 |

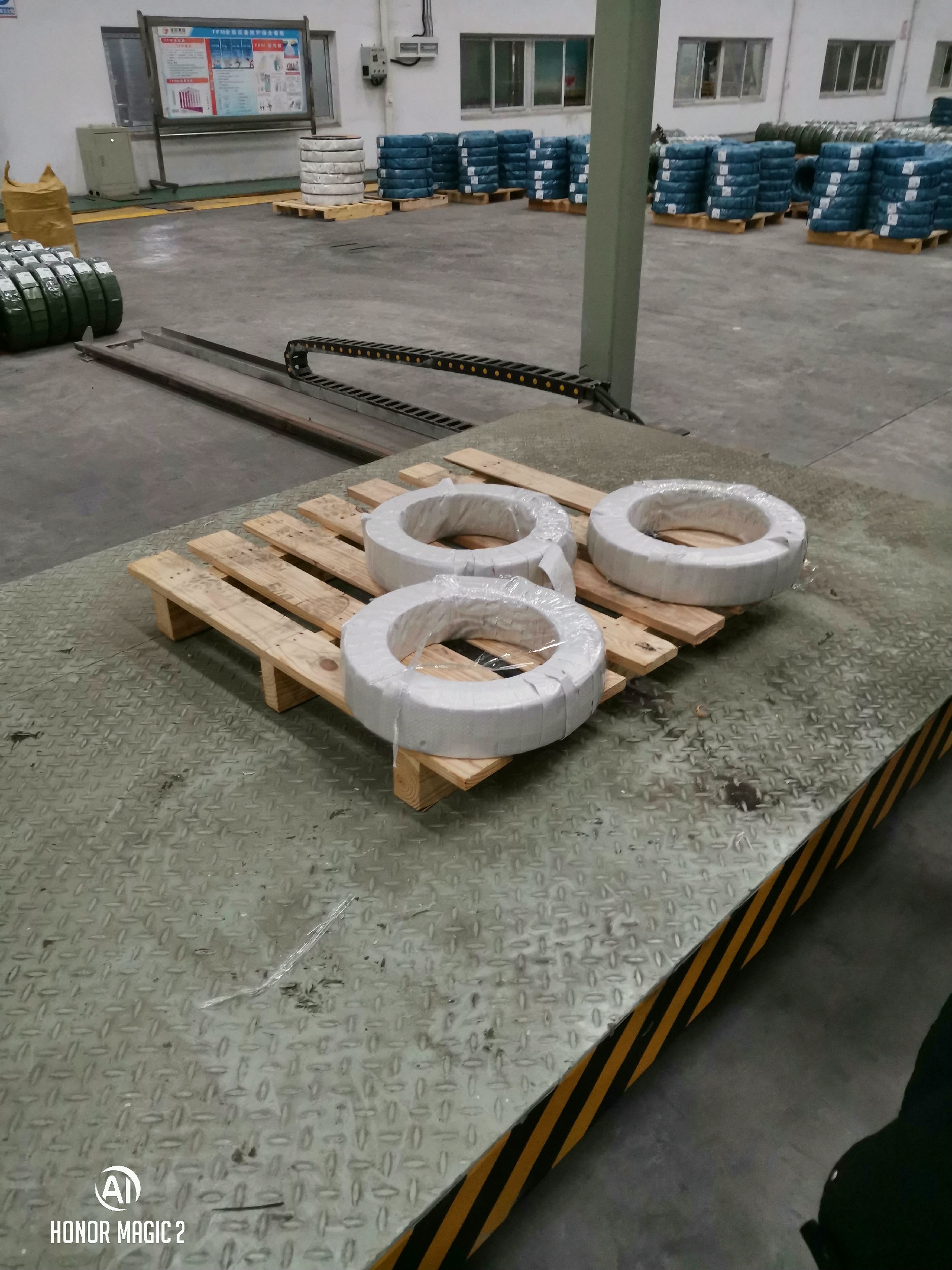

堆垛完成后，叉车（或其他方式）将已堆垛好的线卷木托盘运到仓库或规定的地方 |
一个包装过程结束，开始下一个包装过程。 |
1. 线卷外径：400mm≤OD≤800mm；
2. 线卷内径：φ500 mm，φ270mm；
3. 线卷宽度：100-350mm
4. 线卷单卷重量：50kg-300kg；
包装材料：宽60 mm的编织袋进行缠绕
5. 输送线水平高：850mm±50mm；（根据现场情况而定）
6. 翻转机辊筒面水平高与输送线水平高一致；
7. 输送线输送速度：采用变频调速（速度可调）；
8. 电源：AC,380V,50HZ；
9. 压缩空气：0.6~0.8Pa；
10. 约20kw
11. 配备一名操作工。
12. 主要工作为：在前端操作集料车的移动上料，并更换缠绕机的包装材料；配合全自动堆垛系统，进行托盘摆放
13.卷径小于800mm的线卷，包装速度为60秒/卷；
