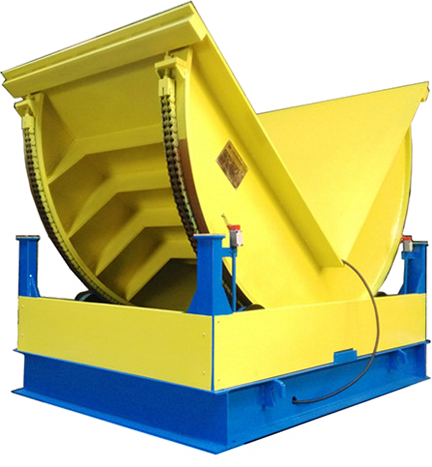

JM-50型工业模具翻转机
主要用于将模具卧式转换成立式、或者立式转换成卧式的状态，具备安全可靠简单方便等特点。
翻转机
翻转机用途： JFJ系列工业翻转机能适应不同规格的产品的翻转要求，实现将卧式转换成立式或将立式转换成卧式
Turn over machine Application：JFJ series of turnover machine can be used for dislocation of different vertical & horizontal goods.
基本功能：
本机专门用于各类大型模具的翻转要求，实现将物体90度翻转的作业目标。
安装条件：
本机可安放在水平地面，也可安放于地坑内，地坑承重须大于5吨/m2. （基础图供方提供）
基本操作：
手动切换，循环式操作。

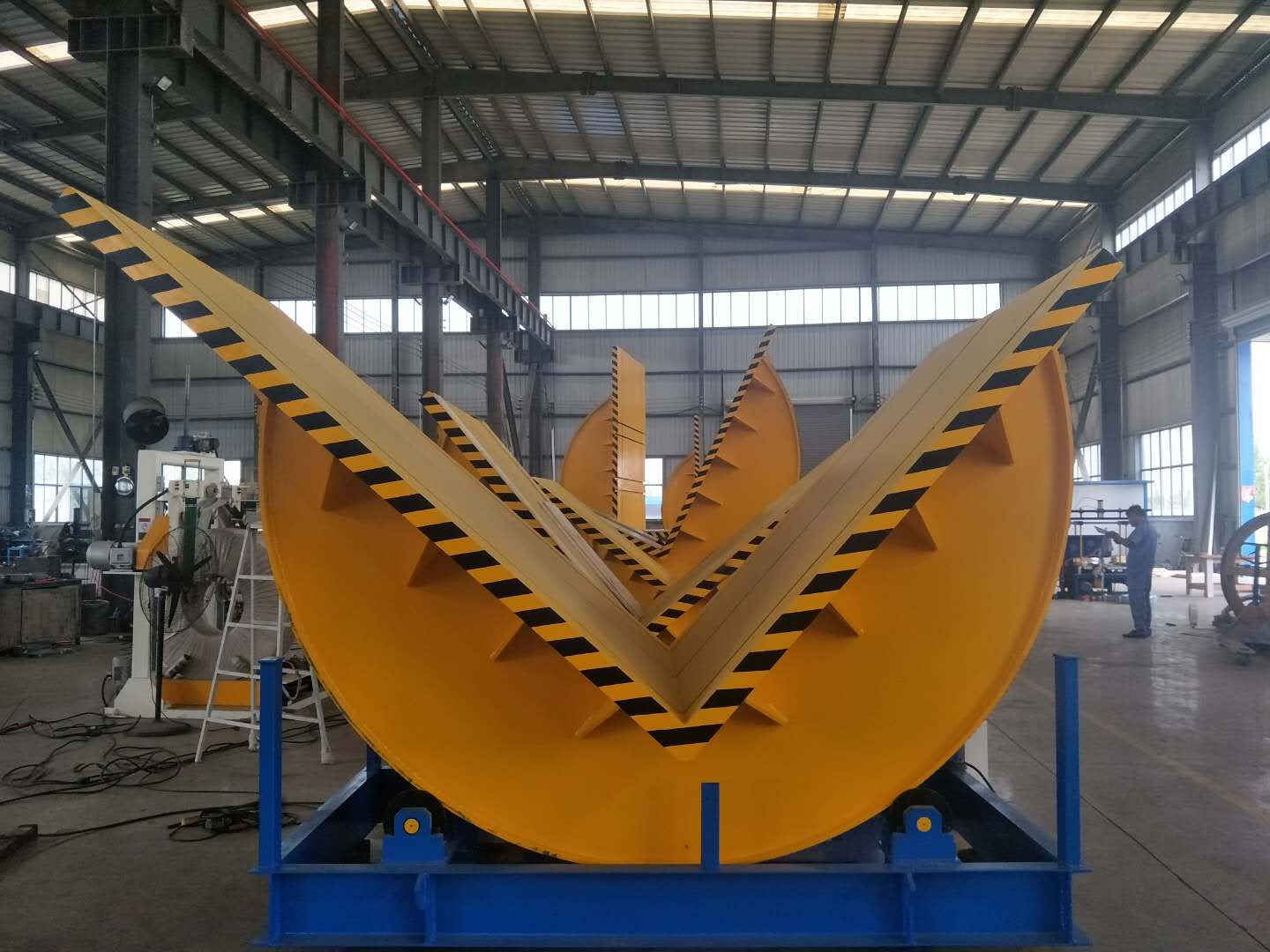

基本特征
采用双排链条驱动，使翻转机的翻转部分工作更加平稳可靠。
采用超强蜗轮蜗杆减速机，使设备的传动动力更加安全可靠。
结构合理的四托轮机构承重，使翻转平稳安全。
90°翻转时，采用双重保护开关装置（机械限位开关、光电限位），使翻转机更加安全。
配有有线控制手柄，使其具有良好的操作性及安全性。
上、下料时，翻转台面稳定（两边有固定压轮）。
翻转完成后，翻转结束自动停车。
采用紧急停止按钮使得在紧急情况下能快速停止翻转。
本机可实现翻转过程中任意位置停止。
两个台面均为平面，平面做防滑处理，有效保护模具。
遇紧急断电情况，翻转机刹车电机是处于抱死状态，不会造成打滑或者惯性力的干扰而损伤产品物料

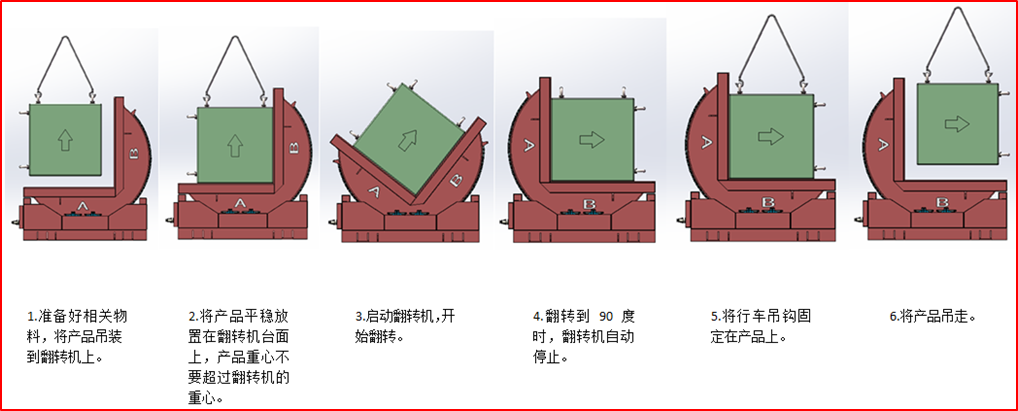

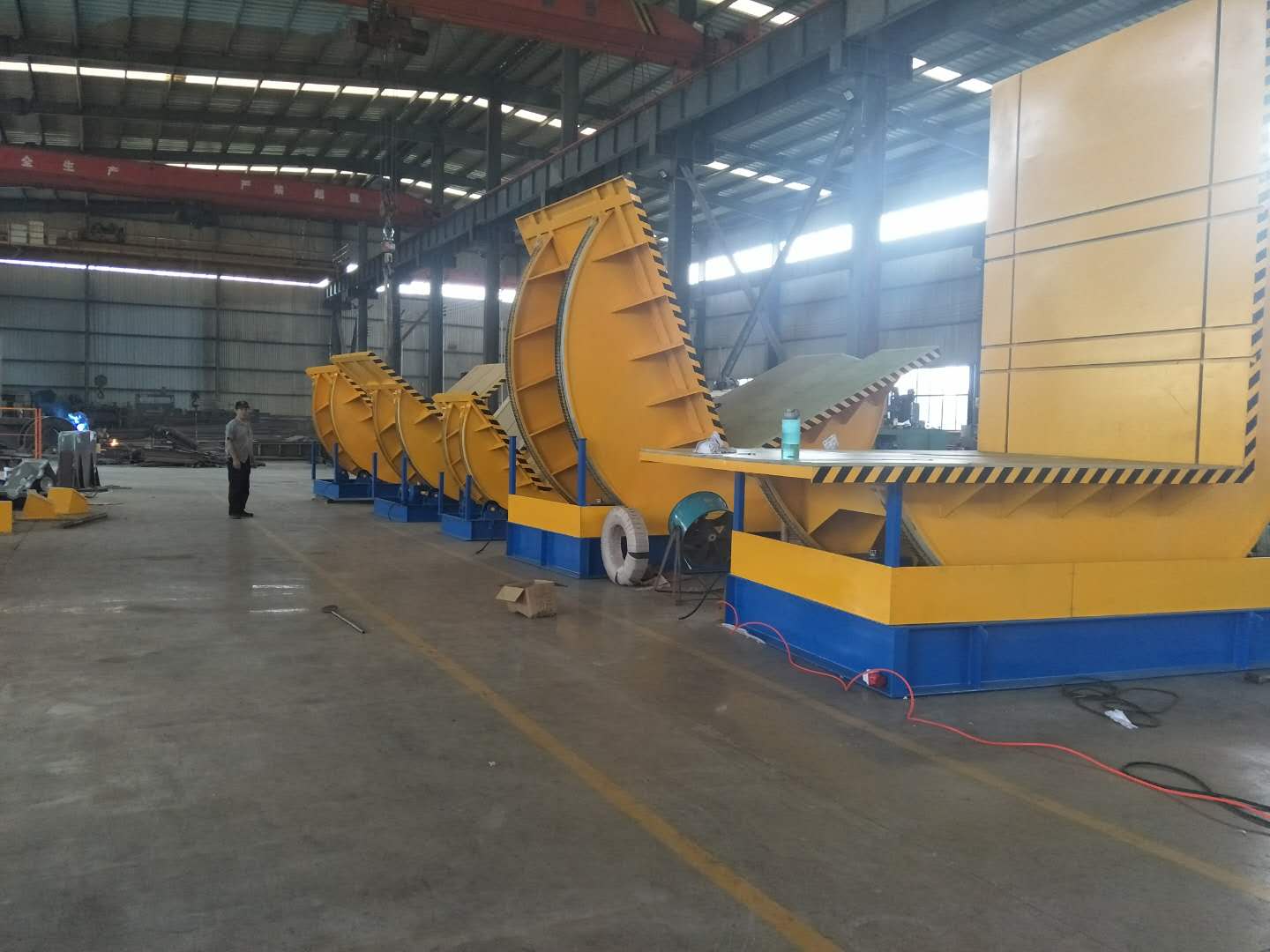

翻转流程
序 号 | 名 称 | 品 牌/型 号 | 备注 |
1 | 减速机 | 翻转机专用减速机（特制蜗轮蜗杆、外壳钢制） | 1：25 |
2 | 电机 | 南瑞 | 11KW带刹车，1：10 |
3 | 开关、旋钮、接触器 | 施耐德 | 与电机箱配套 |
4 | 主要轴承 | 日本NSK |
l 主要性能指标
项号 | 内容 | 指标要求 | 性能保证值的定义及条件 |
1 | 单次翻转时间 | 75秒±10% | 单次翻转90°时间 |
2 | 最大翻转能力 | 50T | |
3 | 设备的综合可靠性 | ≥99.9％ | |
4 | 考核期间故障次数 | ≤ 1 | |
5 | 设备噪音 | ≤85分贝 |
l 翻转机尺寸：

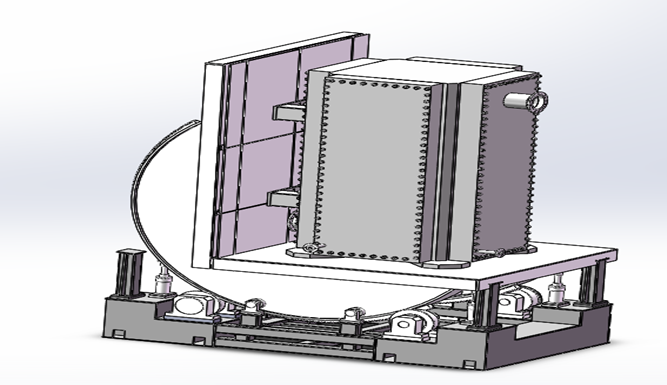

台面尺寸：3050*3070mm/3050*3070mm（双向翻转）
台面高度：1300mm
机器自重：约18T
