产品特点

设备概况

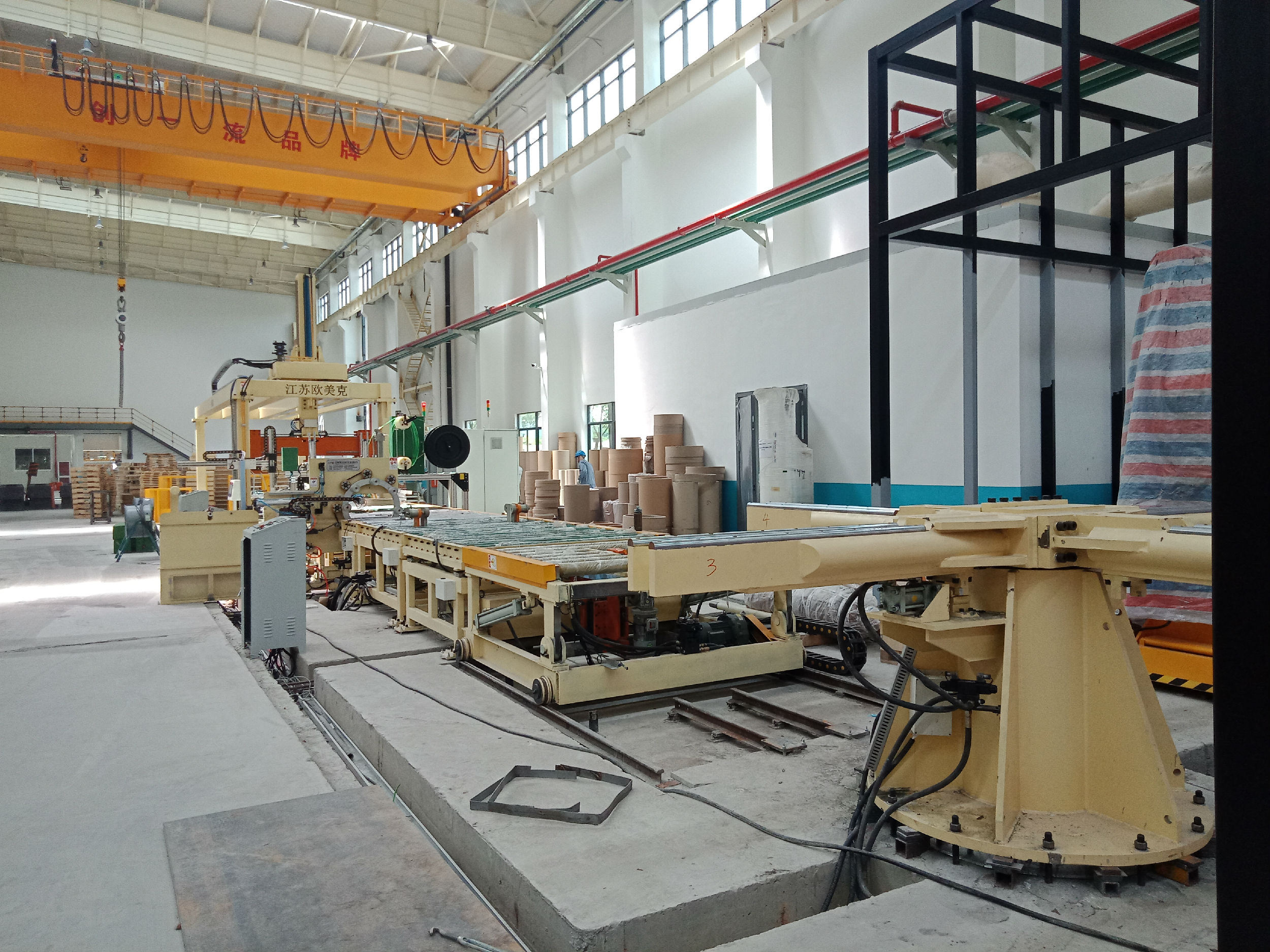

本机组是江苏欧美克专门针对钢卷铜卷铝卷钢丝实际包装需求设计的铜卷自动包装线,由十字臂、移动并具有自动取料功能的90°带动力辊筒的翻转机、带计量称重的输送线、标签打印和自动贴标机、全自动卧式缠绕机、对中机构、集成自动打包机的储料台、自动堆垛装置和尾端三段堆料工位等部分组成,保证乙方包装作业的顺利高效。

、相关参数

1.外径:700mm≤OD≤1300mm;

2.内径:φ300 mm,φ400 mm,φ500mm;

3.宽度:10-200mm;

4.单卷重量:50kg-1500kg;

包装材料:宽90 mm的防锈纸带;

5. 输送线水平高:850mm±50mm;

6. 翻转机辊筒面水平高与输送线水平高一致;

7. 输送线输送速度:4~15米/分钟,采用变频调速;

8整机动力约25KW,电源:AC,380V,50HZ;

9. 压缩空气:0.6-0.8MPa;

10. 本机组需要操作工两名,主要工作为:一、在设备操作台控制系统中选择卷材规格,设定相关参数,对缠绕包装机进行包装材料的更换,对打包机的打包带进行更换;二、配合自动堆垛系统,进行托盘摆放、木垫条放置、粘贴包装带尾。


、设备工艺流程

1、铜卷被存储在十字臂上。最多可同时储存4个母卷。



2、自动取料翻转机构将十字臂上的铜带逐一分离,并翻转90°。

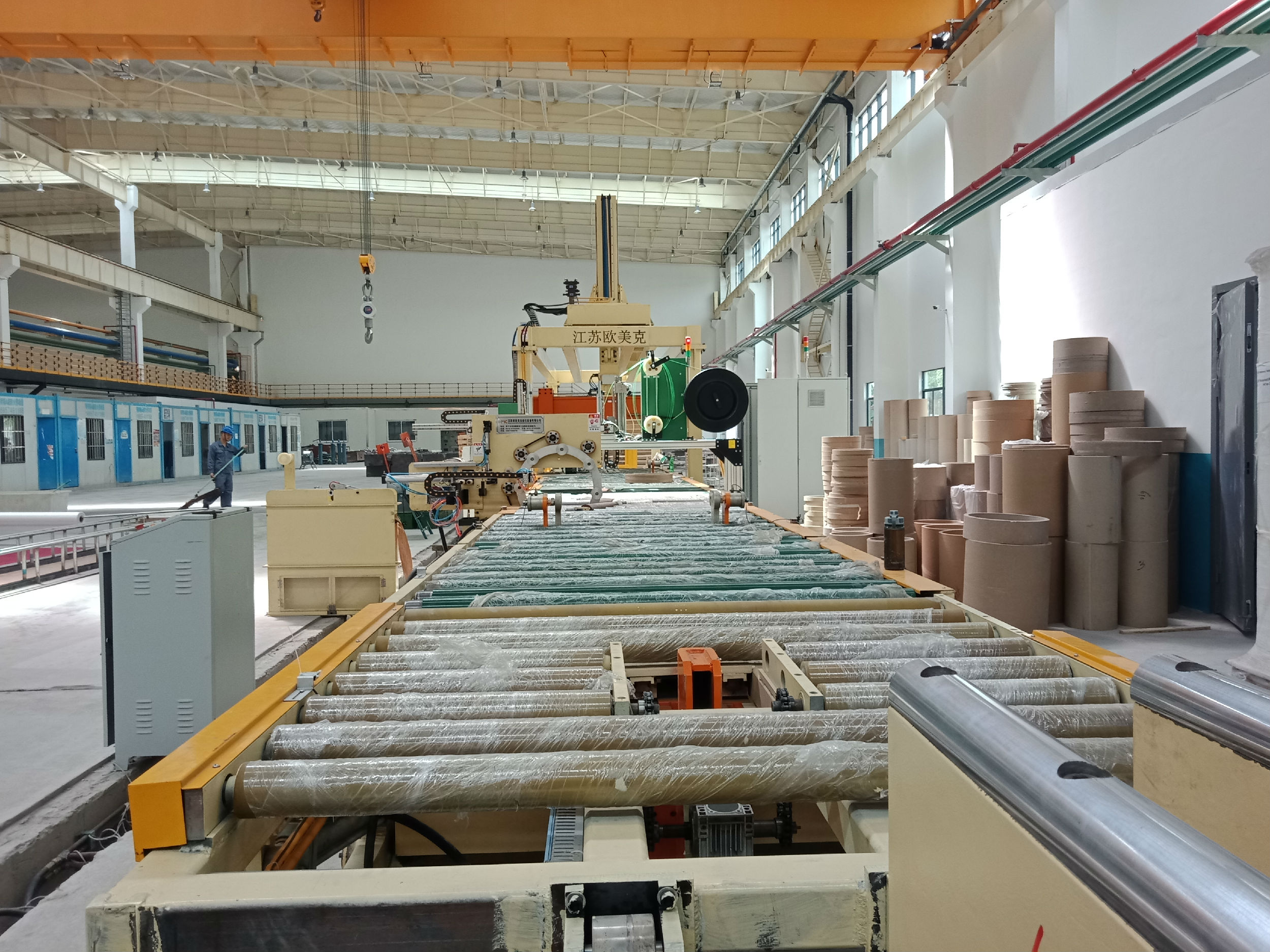

3、翻转后的铜带由输送辊道输送至称重工位进行称重,并打印标签和进行自动贴标。



4、产品进入打包工位,完成自动4道捆扎作业。



5、对中作业。

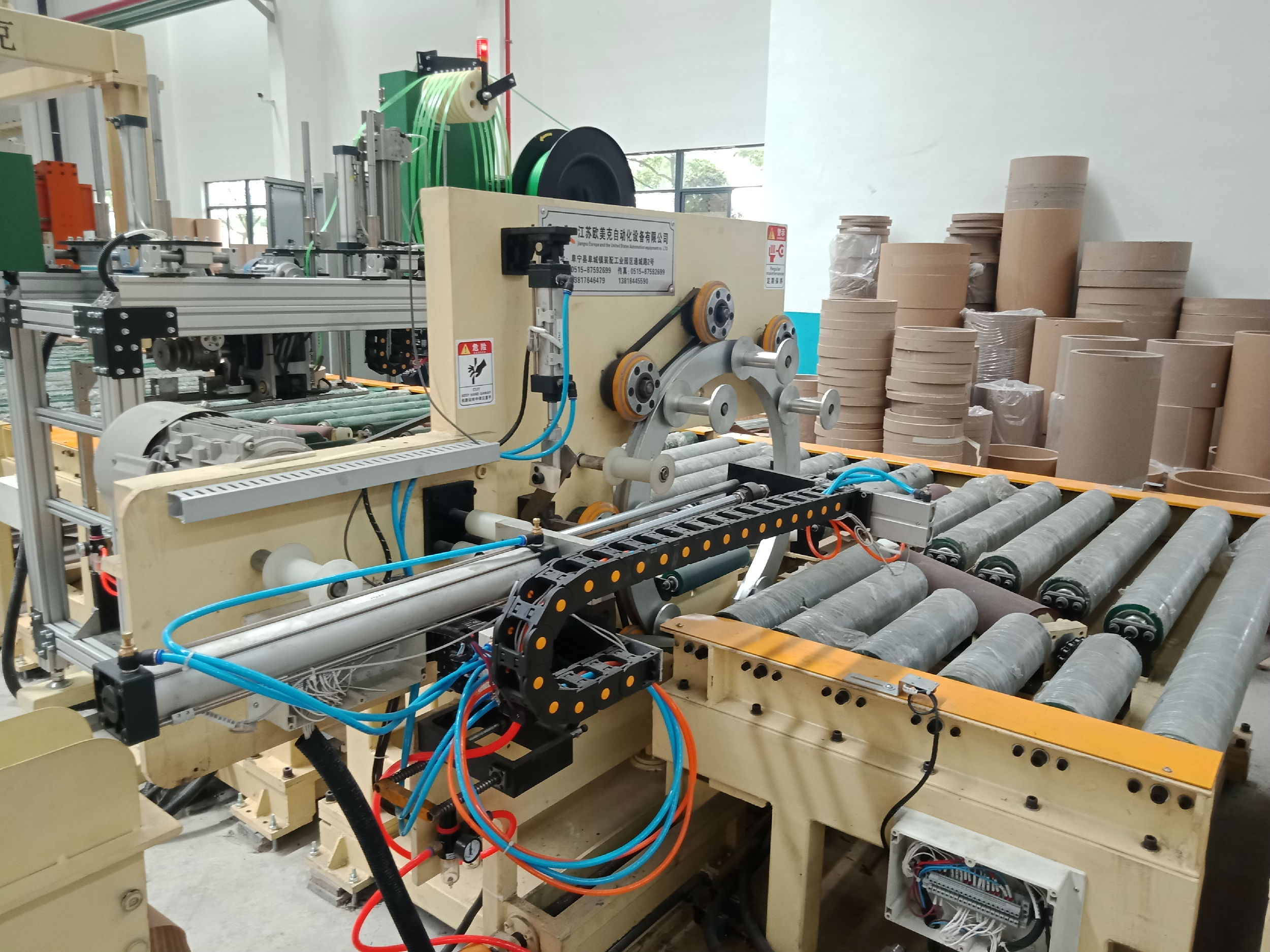

6、铜卷输送到包装工位后,自动定位,自动固定带头,开始缠绕包装作业。



7、缠绕包装完成后,人工将带尾固定,铜带向下输送,同时二次对中。

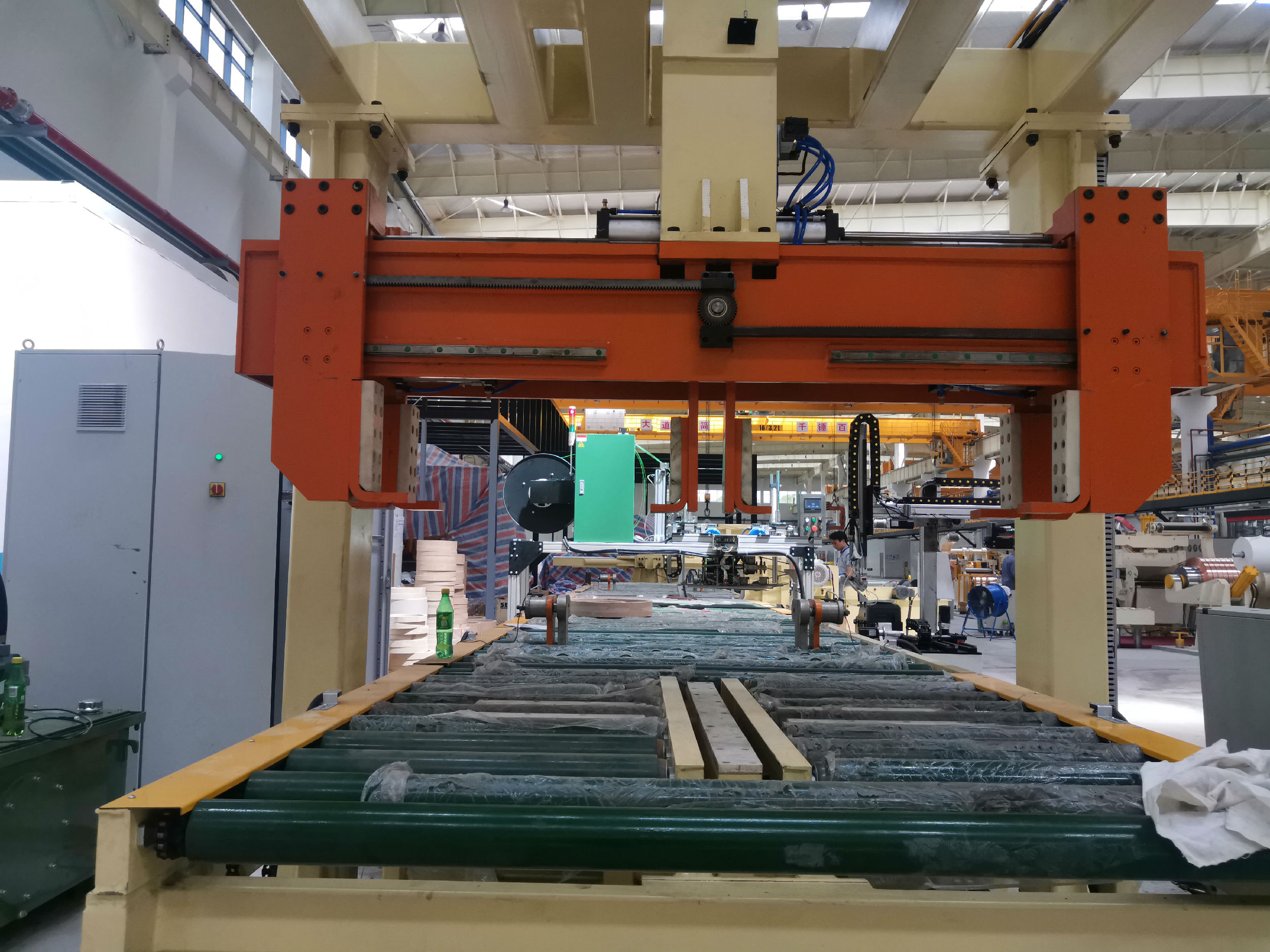

8、对中完成后铜卷进入下游堆垛工位,完成堆垛作业。



9、堆垛完成后,最后由叉车将产品移走。一个作业流程结束。



、设备组成及相关参数

设备包含:十字臂、移动并具有自动取料功能的90°带动力辊筒的翻转机、带计量称重的输送线、标签打印和自动贴标机、全自动卧式缠绕机、对中机构、集成自动打包机的储料台、自动堆垛装置和尾端三段储料工位等部分。
