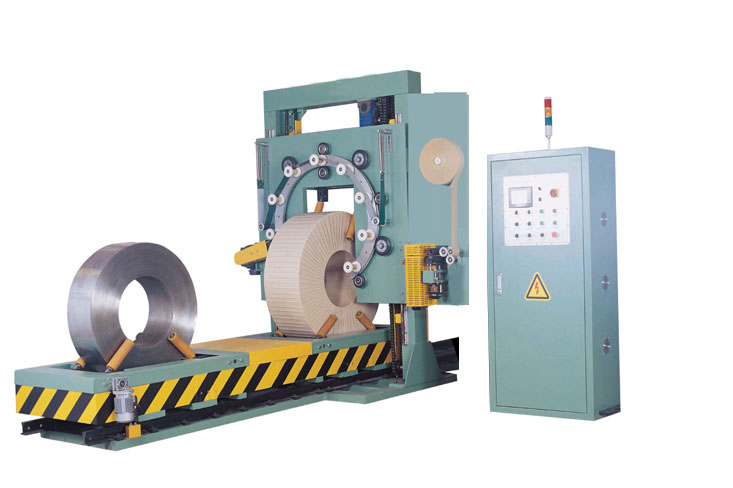

DWR500往复式钢带缠绕包装机技术规格书

一、 基本描述及技术数据

1． 名称、型号、数量

设备名称：钢带缠绕包装机

设备型号：DWR500双工位往复式

设备数量：1台

2．往复式钢带缠绕包装机操作

初始点动按钮，取料小车开出，用行吊将钢卷放置在其中一个小车工位上，小车开进包装机后，人工上带固定复合纸带带头开始缠绕包装，包装完成后，复合纸带自动切带，一个包装过程结束，小车开出包装位，与此同时，用行吊将第二卷钢卷吊装至第二个小车工位上等待包装，如此往复循环，节省时间提高效率。

2.1往复式钢带缠绕包装机形式

² 机床为往复式结构，有两个包装工位，提高效率。

² 有上料小车，可开进开出，方便进出料。

2.2往复式钢带缠绕包装机基本要求

² 采用PLC控制。

² 采用HMI触摸屏操作。

² 变频调速，可根据需要任意调整包装带的重叠度。

² 操作简单，触摸式输入产品的外径、内径、宽度及修正参数，系统将自动调整相应包装参数。

² 机器应为往复式操作。起吊便捷，安全可靠。

² 当钢卷外径差异时，可调节滑环高度。(电动）

² 当钢卷宽度差异时，可调节护辊宽度。（电动）

² 独立的控制柜，提高操作性和维修性。

2.3  钢带的基本数据：

钢卷的材质：热轧或冷轧后的钢带

钢卷的宽度（W）：50-500mm

钢卷的外径(OD)：700-1350mm

钢卷的内径（ID）：508mm

钢卷重量：≤4T

包装材料：缠绕膜 W﹦90mm，OD150mm,ID50mm

          防锈纸 W﹦90mm，OD450mm,ID55mm

环体转速：约60转/分钟

叠合范围：30%～70%

总功率：约6Kw

电源：380V，三相五线

气源：0.6～0.8MPa

基本配置：

PLC西门子，触摸屏昆仑通泰，变频器台达，传感器奥托尼克斯（韩国），气动元件亚德客，主要电机台湾品牌，开关、接触器施耐德。

2.4   保证值：

a) 环速： max 60r/min

b) 包装效果：产品表面平整、均匀。

3.  设备作业时间和利用率

全年有效工作时间：7200小时。

4.  环境保护

设备场所的噪音控制水平：必须达到国家要求的噪音控制水平。

5.  排放标准

废气、废水排放达到国家排放标准相应要求。

二、供货范围

1、  供货清单：

2、 随机备件
