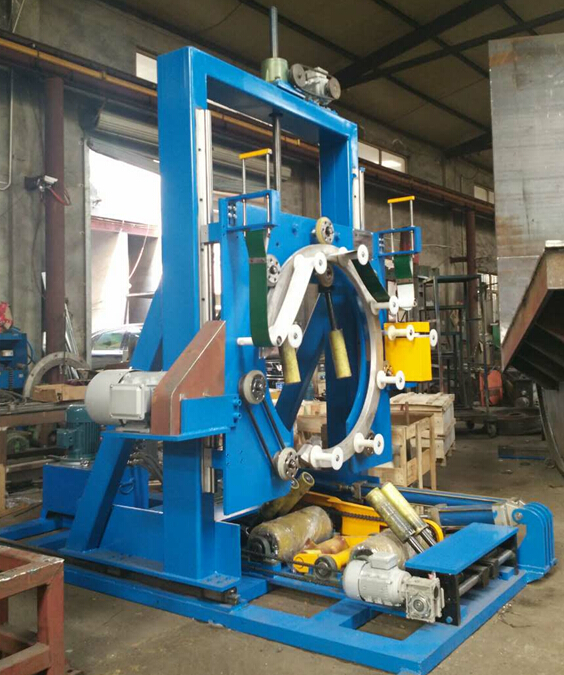

DIR400钢卷缠绕包装机（机架移动）技术规格书

一、 基本描述及技术数据

1． 名称、型号、数量

设备名称：钢卷缠绕包装机

设备型号：DIR400立式

设备数量：1台

2．立式钢卷缠绕包装机基本参数

基本质量保证参数如下，但是不限于下属指标。

2.1立式钢卷缠绕包装机形式

² 机床为立式结构

² 主机机架前后可移动，方便进、出料作业

2.2立式钢卷缠绕包装机基本要求

² 变频调速，可根据需要调整包装带的重叠度。

² 按钮式操作，操作简单。

² 机器应为立式操作。起吊便捷，安全可靠。

² 当钢卷外径差异时，可调节滑环高度。

² 当钢卷宽度差异时，可调节护辊宽度。

² 托辊采用高耐压聚氨脂包胶。

² 自动切带，自动报警，并自动显示故障内容。

² 独立的控制柜，提高操作性和维修性。

² 机架可前后移动，方便钢卷吊装进出料。

2.3  钢卷的基本数据：

钢卷的宽度（W）：100mm-400mm。

钢卷的外径(OD)：800mm-1300m。

钢卷的内径（ID）：508mm

钢卷重量：≤3T

包装材料：卷筒状复合纸带W﹦90mm，OD=450mm,ID=55mm

环体转速：约70转/分钟

包装速度：30秒/卷

叠合范围：30%～70%

总功率：约5.5Kw

电源：380V，三相五线

气源：0.6～0.8Mpa。

配置：

成套元件配置按电气行业标准匹配。
